二、產品特點與結構

        ZG系列電磁振動給煤機配備電源控制箱，可以無級調節給料量，配備自動穩幅控制箱,可不受電源電壓的波動,而使機器振幅穩定，且噪音降低，壽命延長，可靠性提高，同時還可以與計算機實現聯機，實現自動化智能給料。

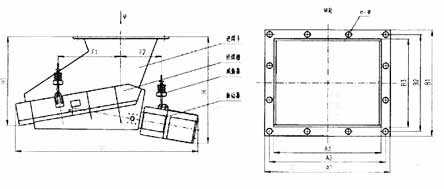

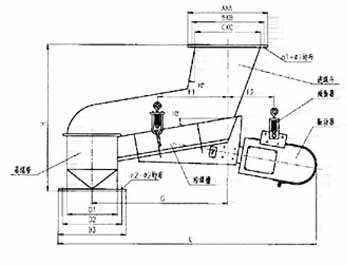

三、ZG系列電磁振動給煤機安裝說明圖:









四、ZG電磁振動給煤機技術參數表：

規格型號	生產率 t/h	最大給料粒度 mm	振動次數 次/分	整體重量	雙振幅 mm	配用電磁振動器			整機重量 kg
						規格	有功功率kW	額定電流 A
ZG-20	20	75	3000	AC220	1.75	DZ3	0.2	3.8	266
ZG-50	50	100				DZ4	0.45	7	497
ZG-100	100	150				DZ5	0.65	10.6	898
ZG-200	200	200		AC380	1.5	DZ6	1.5	13.3	1750
ZG-300	300	300				DZ7	2.5	20	2300

五、ZG電磁振動給煤機尺寸表：

代號	A×A	B×B	C×C	D1	D2	D3	G	L	H	n1-Φ1	n2-Φ2	F1	F2	減振器開檔
														前	后
ZD-20	480	435	380	Φ325	Φ385	Φ425	800	1470	900	12-14	12-14	535	310	518	518
ZD-50	595	540	480	Φ426	Φ490	Φ528	1100	2000	1100	12-18	12-18	560	538	640	620
ZD-100	845	800	720	Φ630	Φ700	Φ745	1250	2400	1415	16-18	16-18	470	580	930	750

代號	A1	A2	A3	B1	B2	B3	N-Φ	H1	H	L	F1	F2	減振器開檔
													前	后
ZG-200	1140	1060	960	1180	270×4=1080	980	16-18	1050	1350	2450	880	510	1197	720
ZG-300	595	540	480	1640	260×6=1560	1460	20-18	1062	1490	2650	850	680	1677	840
