CQB-L磁力管道泵產品概述：
CQB-L型立式磁力管道泵是一種新型的管道泵，既具有ISG型管道離心泵的特點、又具有磁力化工泵的優點， 此款泵種安裝尺寸與ISG型管道離心泵相同，是最新一代的無泄漏管道離心泵。

CQB-L磁力管道泵產品用途：
CQB-L型立式磁力管道泵可廣泛應用于化工、制藥、石油、電鍍、食品、電影照相洗印、科研機構、國防工業等單位抽送酸、堿液、油類、稀有貴重液、毒液、揮發性液體，以及循環水設備配套、過濾機配套。特別是易漏、易燃、易爆液體物抽送，選用此泵則更為理想。

CQB-L磁力管道泵特點：
1、此類泵進行無泄漏運轉，可輸送易燃、易爆、劇毒及腐蝕介質；
2、材質優良，泵體、葉輪、隔離套等過流部件均采用優質不銹鋼制造；
3、軸套采用高耐磨的碳化硅、碳化鎢，滑動軸承采用碳石M106K，并設置了潤滑油槽，有效地保證泵的使用壽命；
4、立式安裝，結構緊湊、占地面積小；
5、振動小，噪音低，運行特別平穩；
6、泵的絕大多數零部件與CQB系列磁力泵互換，泵的性能與CQB系列相同；流量為3.2-100m 3 /h;揚程為20-80m;功率為0.75-75KW


CQB-L磁力管道泵結構圖：

	1	泵殼	2	葉輪
	5	隔離套	6	止推環
	3	密封環	4	軸承體
	7	軸承	8	軸套
	11	螺母	12	聯接架
	9	軸	10	內磁鋼總成
	13	外磁鋼總成	14	電機

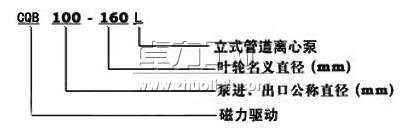

CQB-L磁力管道泵型號意義：

CQB-L磁力管道泵性能參數：

型號	流量 Q （m3/h）	揚程 H （m）	汽蝕余量NPSH m	轉速 n  （r/min）	軸功率 Pa （Kw）	效率 η （%）	配帶電機功率 Kw
							介質密度g/cm3
							＜1	＜1.3	＜1.84
CQB32-125L	1.9 3.2 3.8	22 20 18.5		2900	0.49 0.58 0.62	23 30 31	Y YB   801-2 0.75	Y YB   802-2 1.1	Y YB   90S-2 1.5
CQB32-160L	1.9 3.2 3.8	34 32 29		2900	0.84 0.99 1.03	21 28 29	Y YB   802-2 1.1	Y YB   90S-2 1.5	Y YB   90L-2 2.2
CQB40-105L	3.8 6.3 7.5	13 12.5 11		2900	0.42 0.55 0.56	32 39 40	Y YB   801-2 0.75	Y YB   802-2 1.1	Y YB   90S-2 1.5
CQB40-125L	3.8 6.3 7.5	22 20 18.5		2900	0.81 0.98 1.05	28 35 36	Y YB   802-2 1.1	Y YB   90L-2 2.2	Y YB   100L-2 3.0
CQB40-160L	3.8 6.3 7.5	34 32 29		2900	1.41 1.72 1.79	25 32 33	Y YB   90L-2 2.2	Y YB   100L-2 3.0	Y YB   112M-2 4.0
CQB40-200L	3.8 6.3 7.5	52.5 50 48		2900	3.02 3.43 3.77	18 25 26	Y YB   112M-2 4.0	Y YB   132S1-2 5.5	Y YB   132S2-2 7.5
CQB50-85L	7.5 12.5 15	9 8 7.5	3.5 3.5 4.0	2900	0.46 0.56 0.61	40 49 50	Y YB   801-2 0.75	Y YB   802-2 1.1	Y YB   90S-2 1.5
CQB50-105L	7.5 12.5 15	13 12.5 11	3.5 3.5 4.0	2900	0.76 0.91 0.94	35 47 48	Y YB   802-2 1.1	Y YB   90S-2 1.5	Y YB   90L-2 2.2
CQB50-125L	7.5 12.5 15	22 20 18.5	3.5 3.5 4.0	2900	1.49 1.62 1.63	30 42 43	Y YB   90L-2 2.2	Y YB   100L-2 3.0	Y YB   112M-2 4.0
CQB50-160L	7.5 12.5 15	34 32 29	3.5 3.5 4.0	2900	2.48 2.79 2.96	28 39 40	Y YB   100L-2 3.0	Y YB   112M-2 4.0	Y YB   132S1-2 5.5
CQB50-200L	7.5 12.5 15	52.5 50 48	3.5 3.5 4.0	2900	5.10 5.49 6.13	21 31 32	Y YB   132S2-2 7.5	Y YB   132S2-2 7.5	Y YB   160M1-2 11
CQB50-250L	7.5 12.5 15	82 80 78.5	3.5 3.5 4.0	2900	9.57 10.89 13.32	17.5 25 26	Y YB   160M2-2 15	Y YB   160L-2 18.5	Y YB   180M-2 22
CQB65-125L	15 25 30	22 20 18.5	3.5 3.5 4.0	2900	2.25 2.67 2.91	40 51 52	Y YB   100L-2 3.0	Y YB   112M-2 4.0	Y YB   132S1-2 5.5
CQB65-160L	15 25 30	34 32 29.5	3.5 3.5 4.0	2900	4.34 5.07 5.48	32 43 44	Y YB   132S1-2 5.5	Y YB   132S2-2 7.5	Y YB   160M1-2 11
CQB65-200L	15 25 30	53 50 47	3.5 3.5 4.0	2900	8.66 9.20 10.1	25 37 38	Y YB   160M1-2 11	Y YB   160M2-2 15	Y YB   160L-2 18.5
CQB65-250L	15 20 30	82 80 78.5	3.5 3.5 4.0	2900	13.4 14.72 16.88	25 37 38	Y YB   160L-2 18.5	Y YB   180M-2 22	Y YB   200L1-2 30
CQB80-125L	30 50 60	22.5 20 18	4.0 4.0 4.5	2900	4.48 5.24 5.55	41 52 53	Y YB   132S1-2 5.5	Y YB   132S2-2 7.5	Y YB   160M1-2 11
CQB80-160L	30 50 60	34 32 29	4.0 4.0 4.5	2900	7.72 9.08 9.67	36 48 49	Y YB   160M1-2 11	Y YB   160M2-2 15	Y YB   160L-2 18.5
CQB80-200L	30  50 60	53 50 47	4.0 4.0 4.5	2900	12.03 14.80 16.34	36 46 47	Y YB   160L-2 18.5	Y YB   180M-2 22	Y YB   200L1-2 30
CQB80-250L	30 50 60	84 80 75	4.0 4.0 4.5	2900	19.06 23.68 26.07	36 46 47	Y YB   200L1-2 30	Y YB   220L2-2 37	Y YB   225M-2 45
CQB100-125L	60 100 120	23 20 16.5	4.0 4.0 4.5	2900	8.35 9.73 9.46	36 56 57	Y YB   160M1-2 11	Y YB   160M2-2 15	Y YB   160L-2 18.5
CQB100-160L	60 100 120	35 32 28	4.0 4.0 4.5	2900	12.43 15.85 16.34	46 55 56	Y YB   160L-2 18.5	Y YB   180M-2 22	Y YB   200L1-2 30
CQB100-200L	60 100 120	54 50 47	4.0 4.0 4.5	2900	21.01 25.69 28.44	42 53 56	Y YB   200L1-2 30	Y YB   200L2-2 37	Y YB   225M-2 45
CQB100-250L	60 100 120	86 80 74.5	4.0 4.0 4.5	2900	37.98 45.39 49.69	37 48 49	Y YB   225M-2 45	Y YB   250M-2 55	Y YB   280S-2 75

CQB-L磁力管道泵故障與排除：

故障現象	原 因 分 析	排 除 方 法
泵不出水	1、 水泵反轉 2、 進水管漏氣 3、 泵腔儲水不足 4、 電壓太高、啟動時聯軸器打滑 5、 吸程太高 6、 閥門沒有打開	1、 調整電機旋轉方向 2、 杜絕漏氣 3、 增加儲水量 4、 調整電壓 5、 降低泵安裝位置 6、 校正或改變閥門
流量不足	1、 吸入管徑大小或堵塞 2、 葉輪流道阻塞 3、 揚程過高 4、 轉速不夠	1、 調換或清洗進水管 2、 清洗葉輪 3、 開大出水閥 4、 恢復額定轉速
揚程過低	1、 流量過大 2、 轉速太低	1、 關小出水閥 2、 恢復額定轉速
澡音太大	1、 泵軸嚴重磨損 2、 軸承嚴重磨損 3、 外磁鋼或內磁鋼與隔離套接觸 4、 密封環與葉輪研磨 5、 冷卻箱內滾動軸承磨損	1、 更換泵軸 2、 更換軸承 3、 拆除泵頭重新組裝 4、 更換止推環、密封環 5、 更換滾動軸承
漏液	1、   Ｏ型密封圈損壞	1、 更換Ｏ型密封圈

CQB-L磁力管道泵訂貨友情提示：
請提供以下詳細數據：
1立式磁力管道泵產品名稱與型號
2CQB-L型立式磁力管道泵流量
3CQB-L型立式磁力管道泵揚程(m)
4CQB-L型立式磁力管道泵口徑
5CQB-L型立式磁力管道泵電機功率(KW)
6CQB-L型立式磁力管道泵轉速(r/min)
7CQB-L型立式磁力管道泵電壓〔V〕
8CQB-L型立式磁力管道泵吸程(m)
